【NUCLEO-L4R5ZI评测】——1、开箱及电路分析

已有 710 次阅读2018-1-5 13:47 |个人分类:我发表的

很高兴昨天收到了NUCLEO-L4R5Z开发板。

       介绍一下芯片:

      ST扩展了STM32L4的技术,提高了执行速度,高达120MHZ,更多的嵌入存贮,FLASH达到2M字节,SRAM达到640K字节,并且伴有更丰富的图像和连接性能。及精典的低功耗能力。

     STM32l4系列超高处理能力限制在超低功耗‐‐提供150 DMIPS/409 CoreMark得分,而从内部Flash存储器和640字节的SRAM执行的嵌入式,更适合先进的消费、医疗和工业低功耗的应用程序和设备。

    STM32L4+也嵌入了先进的图像能,使最先进的图形用户界面。ART加速器。™,st的专有的2d硬件图形加速器,有效地处理重复图形操作,释放主CPU的实时处理能力,甚至更高级的图形操作。

    Chrom‐art加速器与大容量嵌入式SRAM、Chrom‐GRC™圆形显示内存优化器、高吞吐量octo-SPI接口以及高级TFT和DSI控制器相耦合,允许您在单芯片和超低功率解决方案中实现“智能手机类”图形用户界面。

    STM32L4+系列有不同的生产线:STM32L4R5/S5,带有TFT接口的STM32L4R7/S7,带有MIPI-DSI和TFT接口的STM32L4R9/S9



       上开发板正面照:说明了芯片特点。

   开发板的背面照,说明了使用的跳线及简单的使用方法


板子的正面照:
     可见主要的元件都在正面,我想这有利于焊时的白光焊

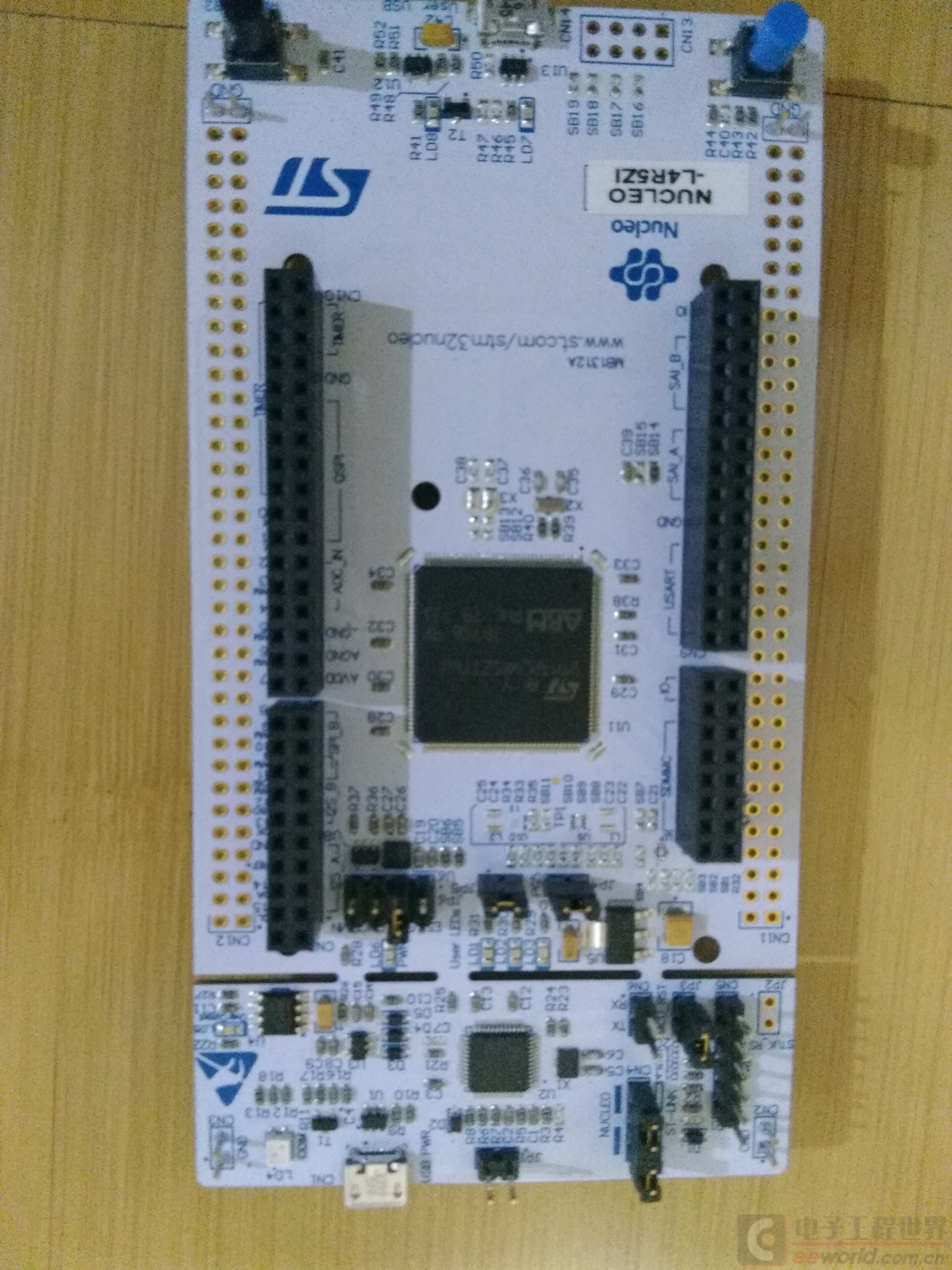

板子的背面,除了几个0欧电阻(跳线用)几乎没有啥大零件。对了那个插针我觉得设计挺好。
正面可以把外扩展板插进,反面的针可以当扩展板插别的板子。


说明书正面:

说明书反面:


电源分析:

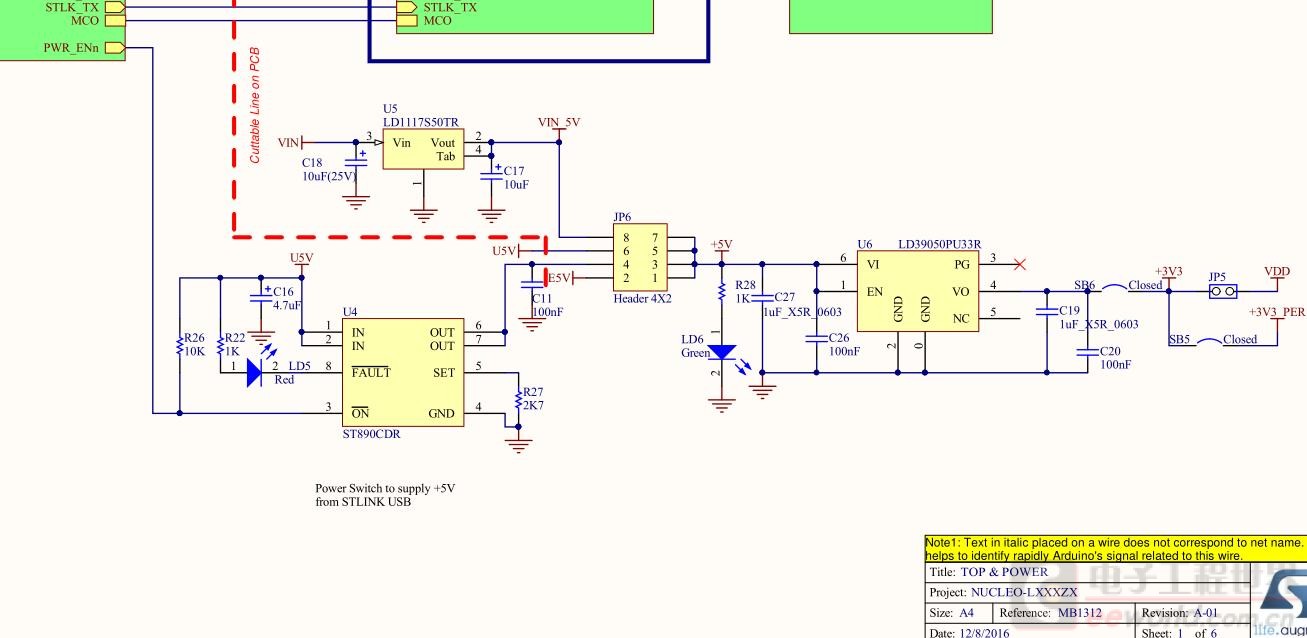

从下图可看到,电源主要从STLINK的USB口供电即U5V,就是说USB 5V。经过一个可控的供电芯片ST890,然后供给JP6路线,而平时
也是默认的3-4连接。那么E5V和VIN_5V是怎么回事呢???

从下图也可看出,E5V是从外边直接输入的5V,而VIN_5V是从VIN经过LDO芯片LD1117S50转过来的。然后所有的5V再经过LD39050变成3.3伏供全板供电,看了看还是USB供电比较安全,VIN我不准备试烧了谁管,而E5V我更不能试,因为我根本就觉得它比VIN更危险。



下面这张图可以看出上边的电源芯片位置及我要说的跳线:


从上图可以看到跳线JP2是个屏蔽复位STLINK芯片的跳线,我觉得太不重要了,ST公司直接拿下,根本就没跳。
JP3是个STLINK复位信号NRST跳线,跳上供板子复位信号跳下就不供,所以也不太重要。
而最上边的JP1是供电跳线,莫认为3.3V供电。
而CN4,最大的跳线,那个是STLINK向外当仿真器用的时候跳开,若仿真本板就跳上,平时当然是跳上。
CN2,和CN3,本身就是个地,我想这是方便广大用户测量时接地用的。
JP4是USB口外部那个输入线,就是能检测USB口上有没有东东插入的作用。
JP5这个是个重点我想,以后的测电流得用它,因为它负责整板供电。

下图中的PG5就是JP4跳线接的地方


而原理图中的最后一块是SMPS

SMPS,即Switch Mode Power Supply,意思是交换模式开关电源。 简单来说就是smps更省电!这种产品却能够将待机和空载功耗降至最低。

由于,本板无SMPS,所以下图所有原件不在本开发板,所以不与讨论。






此内容由EEWORLD论坛网友ddllxxrr原创,如需转载或用于商业用途需征得作者同意并注明出处
