【基于NUCLEO-F746ZG电机开发应用】1.开发板介绍

热度 1已有 185 次阅读2021-8-31 22:33 |个人分类:STM32电机应用

    基于对STM32电机控制的强烈兴趣,在ST论坛版主的支持下,拿到了NUCLEO-F746ZG开发板。本次学习的最终目的是基于NUCLEO-F746ZG来实现对电机的控制,学习ST公司对电机控制的相关操作、算法以及开发经验等,能够以STM32芯片为核心实现产品。

    为实现最终的目标,首先要对开发板进行学习,熟练掌握开发板的资源和外设,熟悉软件的架构等。一直以来学习和应用的是STM32F103系列,STM32F407系列,今天正式开始学习STM32F746系列的单片机,我会把学习中的经验、遇到的问题及时分享,与大家共同进步。每天的帖子也是我学习的记录,希望大家对我写的帖子进行指导。

     闲话说了很多,开始今天的正题。

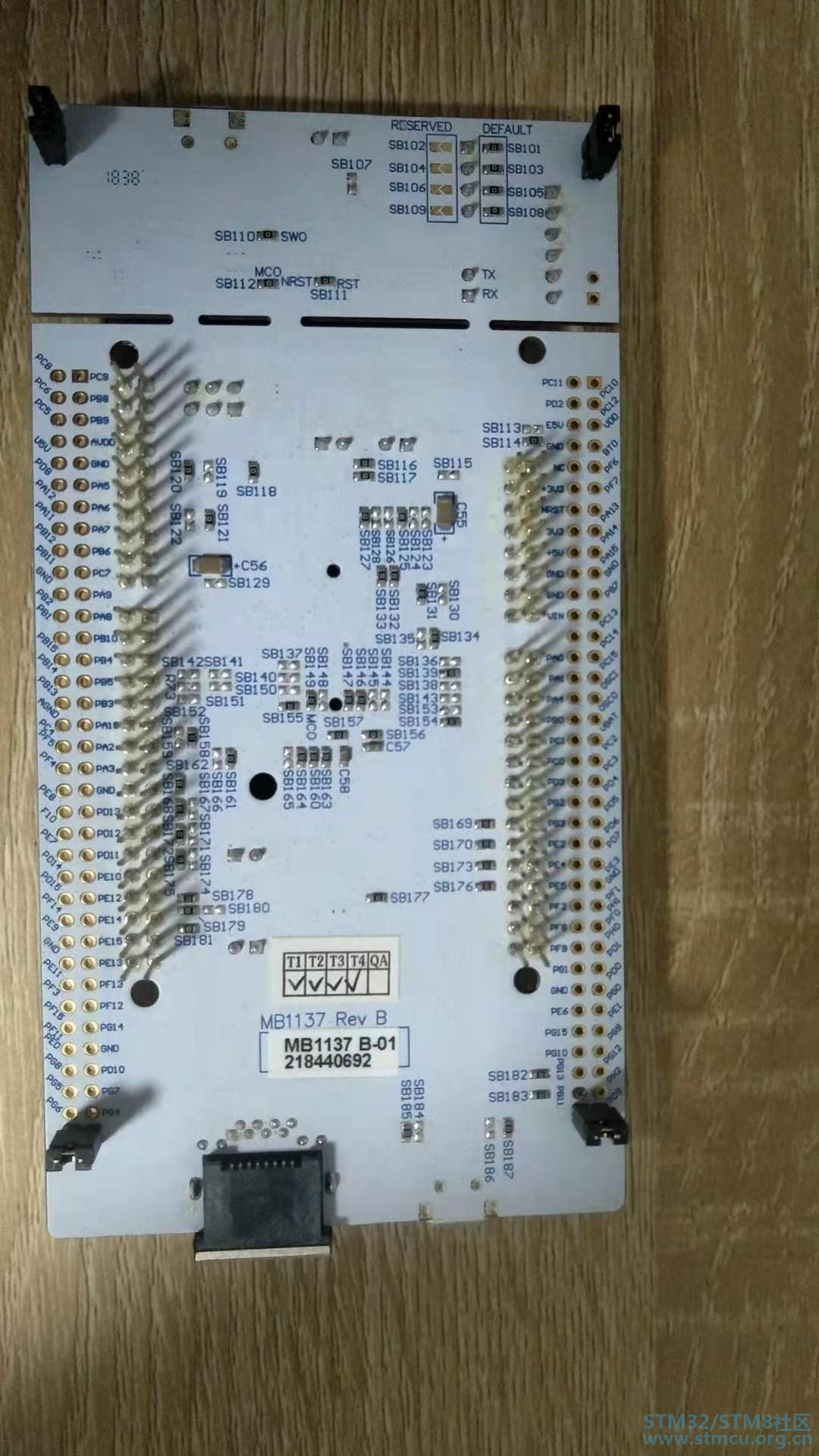

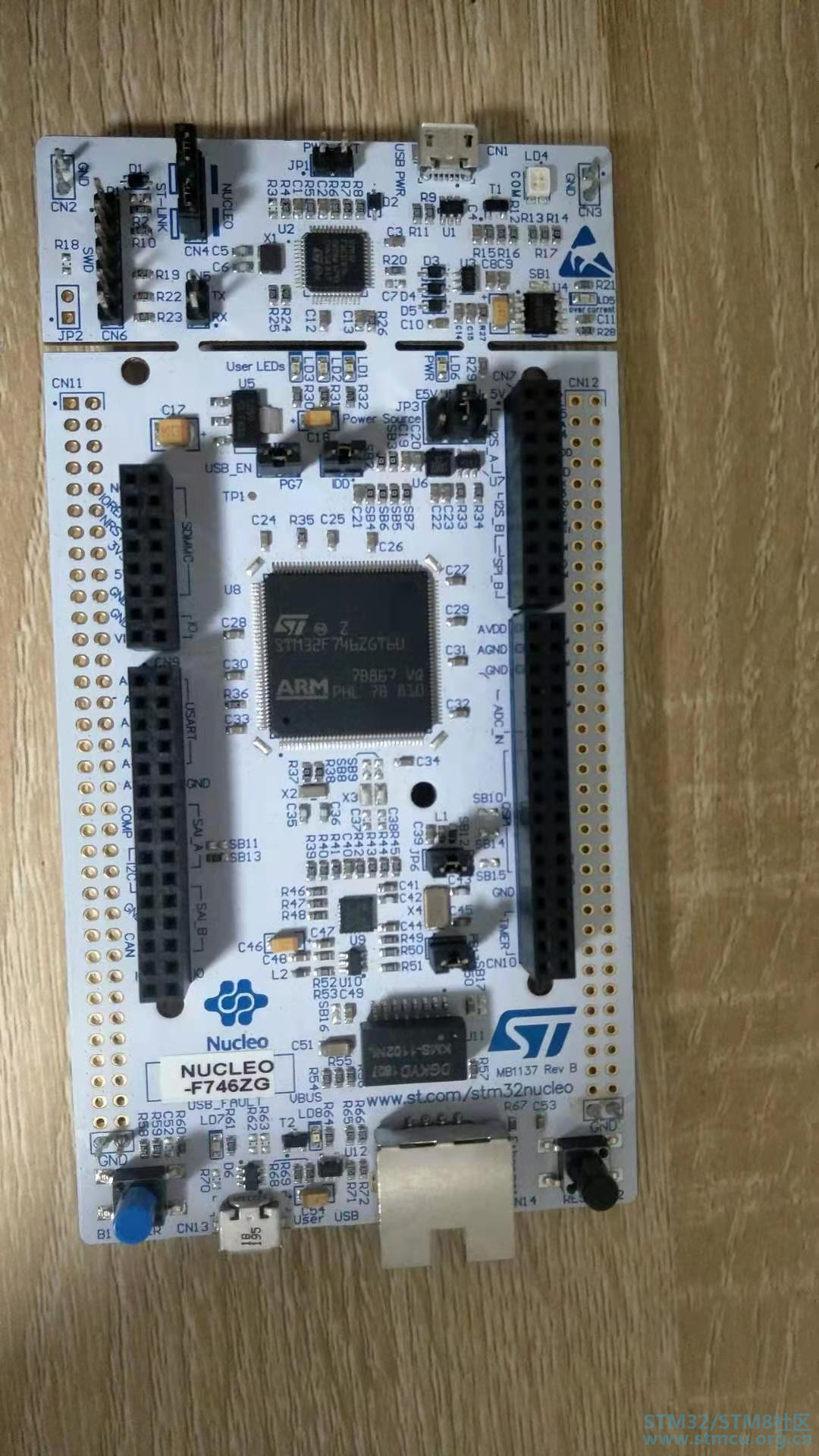

     STM32的 NUCLEO板,一直以来延续自己的设计风格,主要为两大块,一是仿真ST-LINK,二是核心芯片(包括简单的外设,IO全部引出)。首先给大家上图:

    还是很帅气吧。貌似NUCLEO-144PIN的都是一样的设计,只不过芯片不同而已。
    开发板自带了供使用者使用的四个功能,一是LED,总共3个;二是LWIP,也就是以太网;三是USB-DEVICE,可以作为OTG使用;四是用户按键和复位按键。
    开发板的原理图我就不放了,放在附件里,随时下载使用。
   还是开始上电使用吧。按照以下顺序配置Nucleo-144板并启动演示应用程序(用户使用手册讲解的非常清楚):
   1.检查跳线在板上的位置:选择了JP1 OFF(PWR-EXT),选择了U5V(电源)上的JP3,选择JP5 ON(IDD),选择CN4 ON;
   2.为了正确识别主机PC上的设备接口,以及在连接开发板之前,请安装www.st.com/stm32nucleo网站上提供的Nucleo USB驱动程序。
   3.要为电路板供电,请通过ST-LINK上的USB连接器CN1用USB电缆“ Type-A to Micro-B”将STM32 Nucleo-144电路板连接到PC。
   结果,绿色LED LD6(PWR)和LD4(COM)点亮,红色LED LD3闪烁。
   4.按下按钮B1(向左按钮)。
   5.单击按钮B1,观察三个LED LD1至LD3的闪烁频率变化。

   上电过程和开始使用没有遇到任何问题,很多有问题大部分应该是驱动的原因。当连接不上时,注意查看驱动的情况,另外要检测板上的跳线帽是否选择正确。
附件1:开发板用户手册
附件2:开发板用户手册
附件3:ST-LINK的介绍和使用
附件4:NUCLEO-F746ZG元器件清单
附件5:NUCLEO-F746ZG原理图
附件6:ST-LINK/V2驱动

本文来自论坛,点击查看完整帖子内容。
