车挣盒子拆解

已有 57 次阅读2019-1-31 14:53 |个人分类:汽车电子

2016年左右用了一款车挣盒子
是直接插在汽车OBD接口上使用的。
主要功能是:手机app可以读取汽车每日的行驶轨迹,部分汽车电子信息。

但是,真心是用不了,两块汽车电瓶都搞没电了,真心用不了。。。
太伤汽车电瓶了。。。

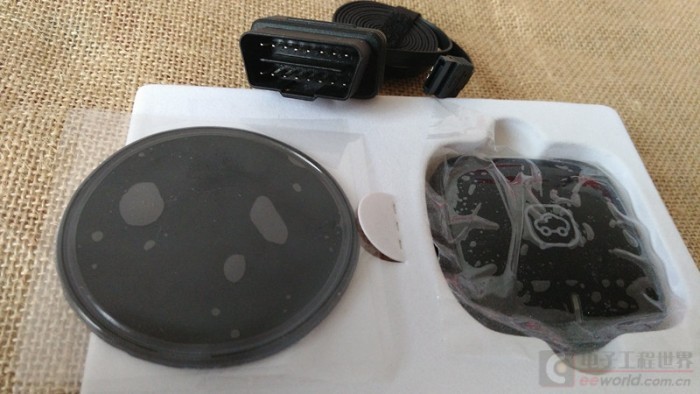

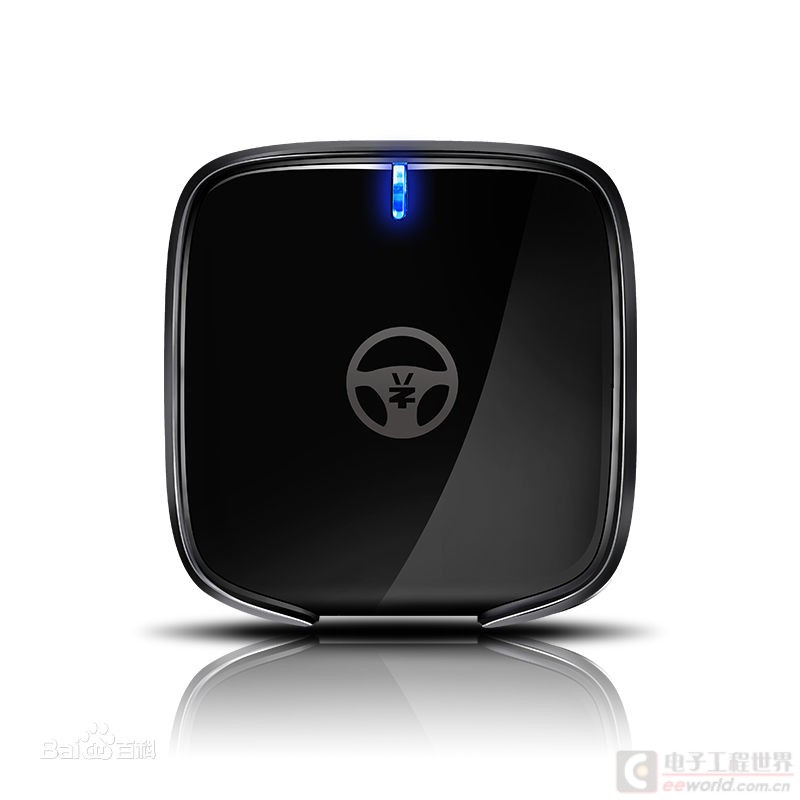

网上找了一张产品外观图和一张产品开箱图,如下:

里面有一根OBD转成SATA接口的连接线,用来供电和连接到汽车的CAN总线。

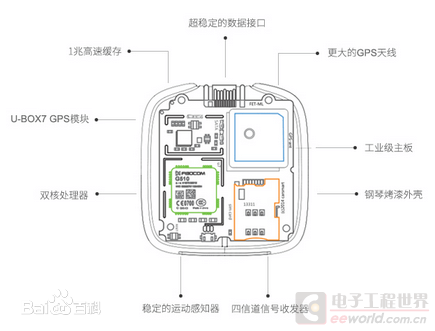

网上还有一张貌似是广告的功能介绍图:

实机拆解下看下:

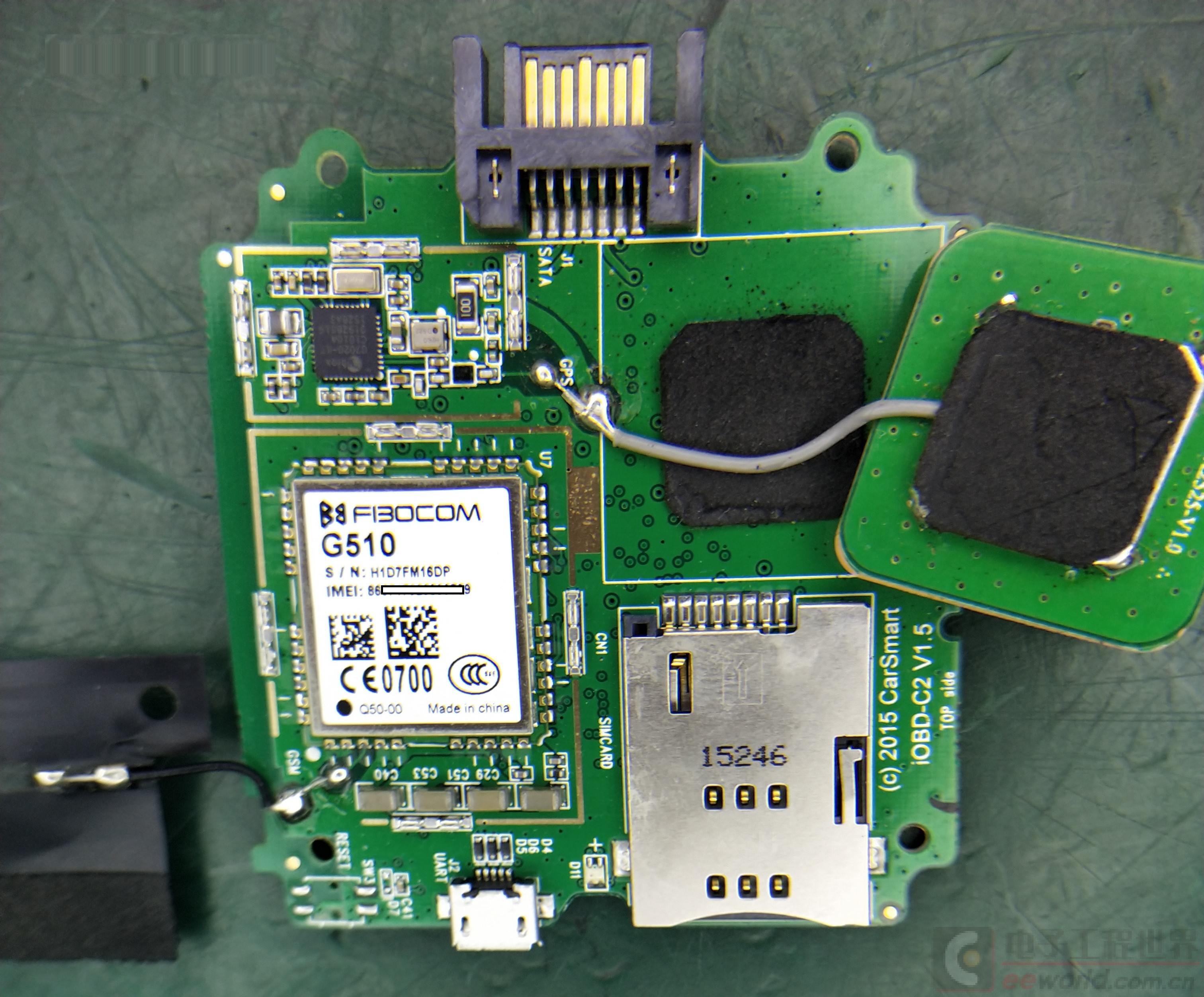

top view左上角是GPS芯片,右上角是连出来的好大块头的GPS陶瓷天线。
这一面也是最终产品放在中控上方向向上的一面。
左下角是GSM模组(块头好大),右下角是SIM卡槽,两者中间是红蓝两色LED。
最左面外部还有GSM的贴片天线。

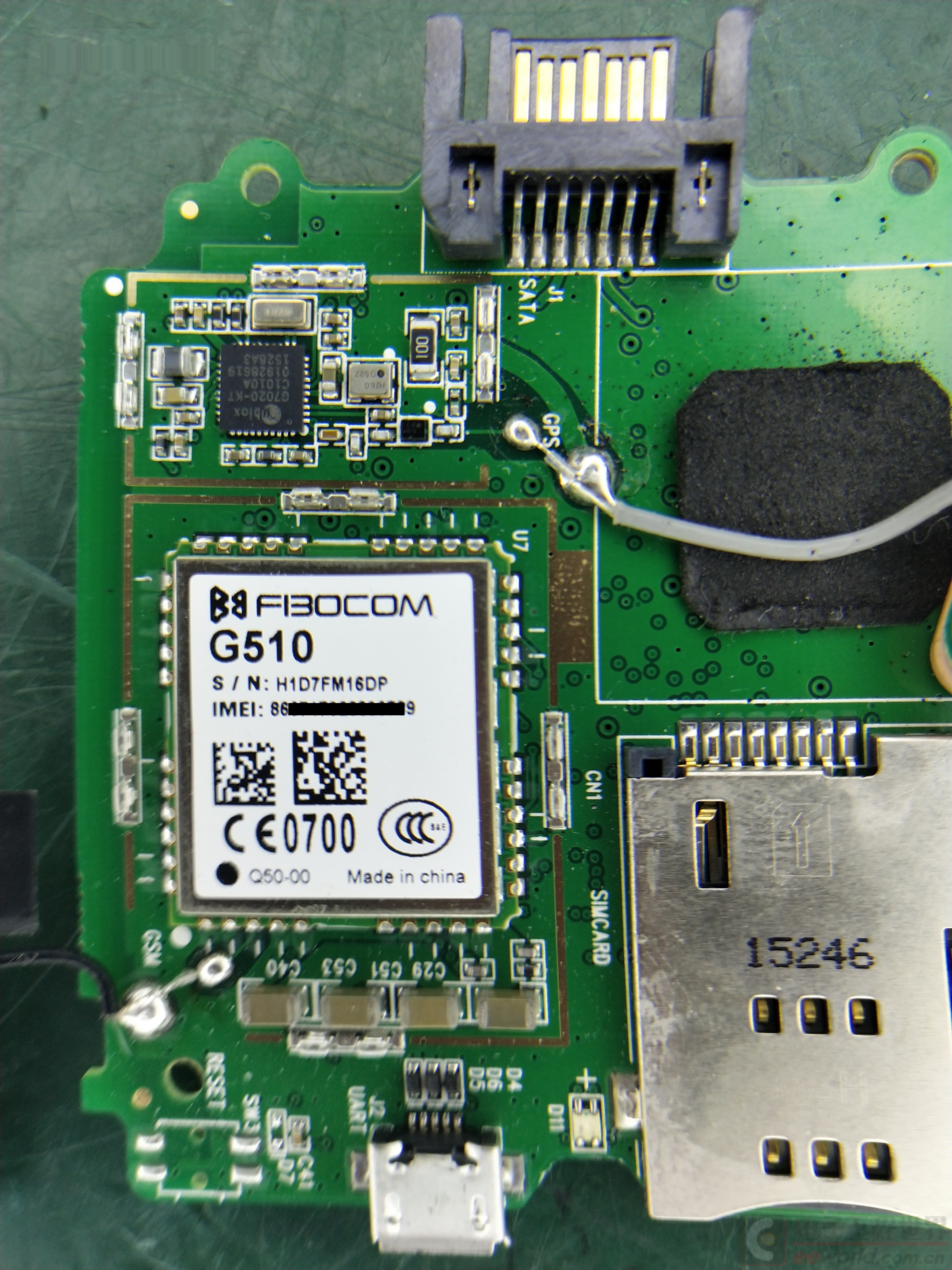

放大一点:

再放大一点:

GPS芯片和GSM模组分别是Ublox G7和FIBOCOM G510
===================
ublox
G7020-KT
C1010A
0928S19
1528A3
===================
FIBOCOM
G510
S/N:H1D7FM16DP

===================

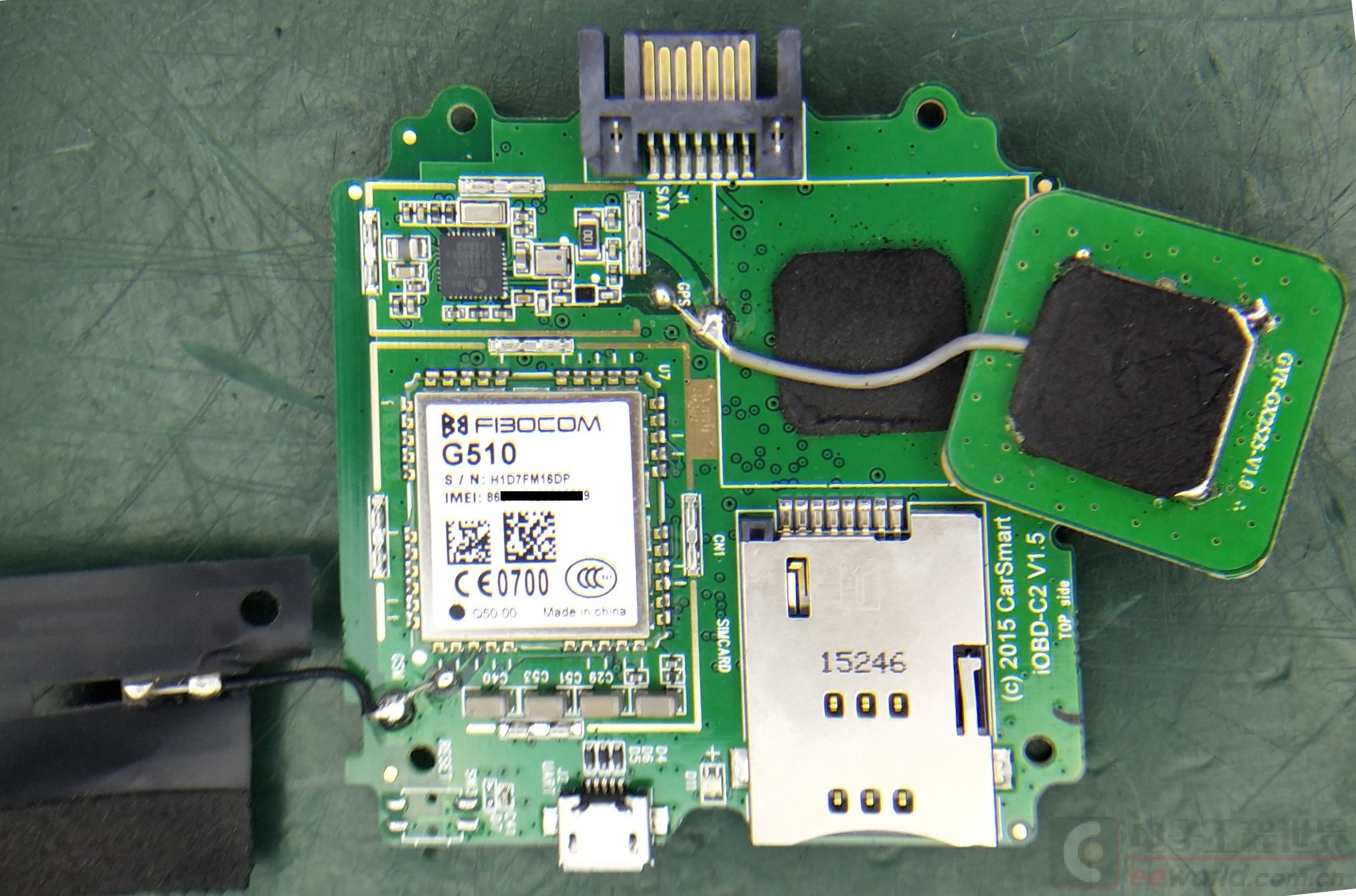

然后来看下底面。bottom view:(单击图片可看清晰大图)


居然有两块主控MCU
============
ARM3
STM32F103
============
STM32
F103C8T6
9916J 93
MYS 522
============
再有就是Flash:
=========
winbond
25Q80BVS1G
1446L
=========

CAN总线的适配器:
======
NXP
TJA1051
======

还有两块是什么?电压比较器?压降?
============
LM2903
============
MP1582EN
E5724848
MPSE35
============

猜测一下:
外围器件有GPS,GSM,CAN
主控通过CAN总线拿到车辆状态和GPS信息后,通过GSM发给服务器。
一块MCU搞不定,所以副MCU搜集信息后传递给主MCU再上报信息?

个人感觉很大概率上功耗控制没做好,该休眠的没休眠。。。

谁有对应原理图?好想重写烧一把。。。。
