#春节拆解会——（一）拆解一个淘宝买的血氧仪

1.1. 前言

疫情防控政策变化后，出于于对最坏的可能情况，尽管概率很低，但毕竟能造成死亡的致命症状——肺炎呼吸不畅导致血氧低，购买了心率血氧仪+氧气瓶

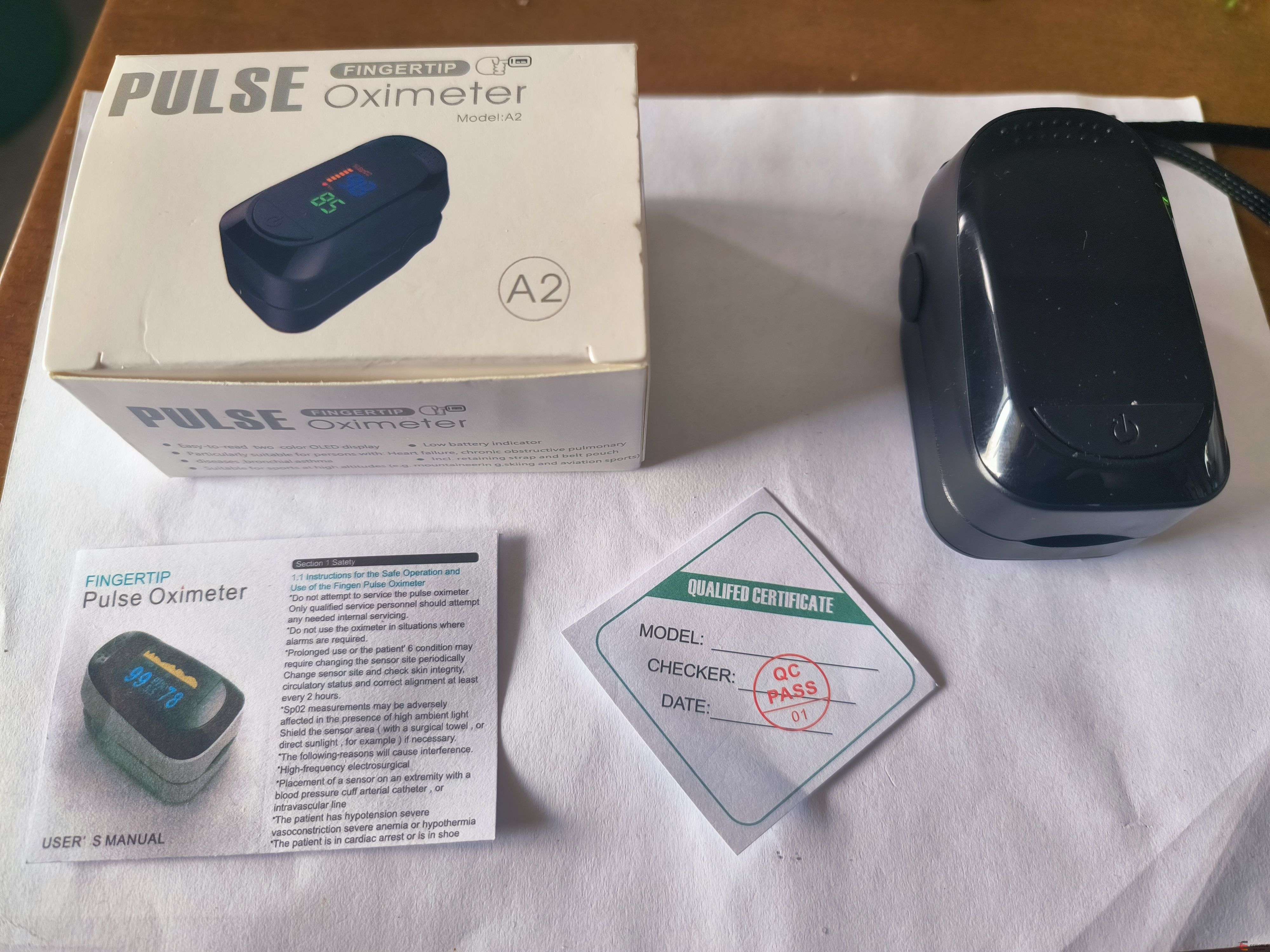

血氧仪开箱照：

然而接上电池开启后，发现显示异常：

显示屏容易错位滑动：

(Video)

1.2. 跟卖家沟通退货，退货前拆解一番：

根据透射式血氧仪的原理，需要两种LED（红光LED和红外IR-LED），将光线穿过手指后用光电二极管测量光强度，从而得到光衰程度，最终计算出血氧浓度。

可以看到夹子两端分别是LED和光电二极管，从而确定该血氧仪采用透射式，

PCB背面是主控MCU，和一颗贴片的四脚LED，可以看到有两个LED芯。

PCB背面LED发光效果：

PCB正面是分立的LED，通过在一个不透明黑色膜上，镂刻/出类似数码管、段式液晶形式的透光孔槽，实现显示屏效果。

分立LED发光，形成数码管/段式液晶显示屏效果

MCU丝印为 “JL BP0K114-56B2”

1.3. 最后退货重发新的血氧仪，正确测量：
