Modbus TCP转Profinet网关连接昆仑通态触摸屏案例

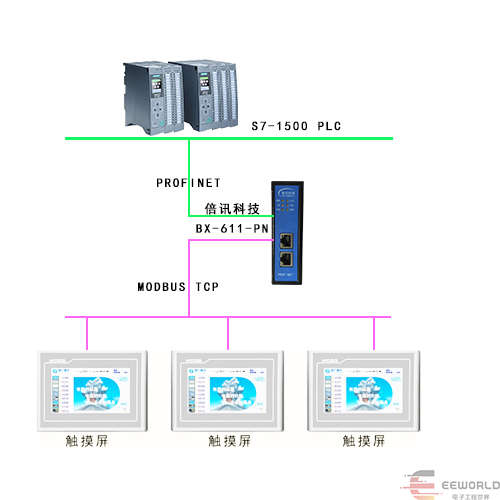

本案例是模拟将Modbus TCP 设备数据接入到西门子PROFINET 网络中，使用设备为西门子 S7-15000 型 PLC，Modbus TCP转Profinet网关，Modbus TCP从站设备为昆仑通态触摸屏。

1、配置方法：打开博图，新建项目并添加站点。

2、然后选择添加S7-1500型PLC；

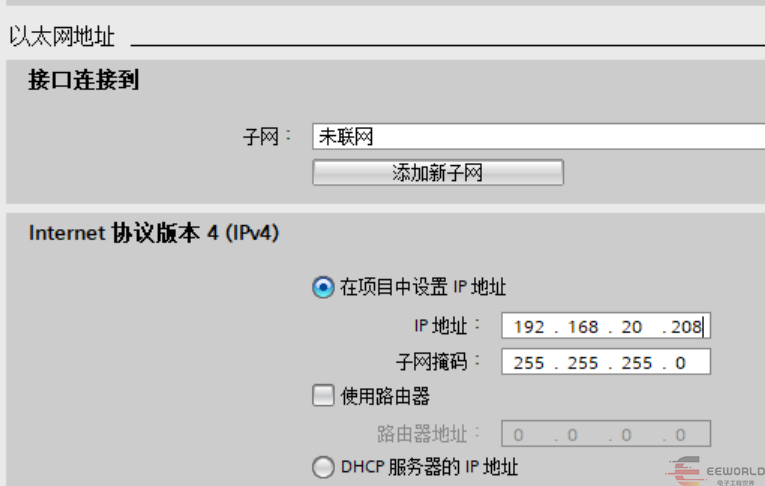

3、设置好IP地址并且处于联网的状态；

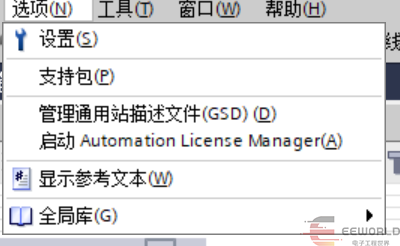

4、选择导入Modbus TCP转Profinet网关的GSD设备描述文件；

5、设置好Modbus TCP转Profinet网关的IP地址以及设备名称；

6、设置Modbus TCP转Profinet网关的输入输出字节数长度，下载组态至PLC；

7、打开昆仑通态触摸屏的配置软件，新建一个Modbus TCP数据转发设备；

8、然后开始设置转发参数；

9、点击设备窗口将设备端口号设置为502；

10、关联好对应的视图界面然后截止MCGS端已设置完成，打开Modbus TCP转Profinet网关配置软件进行Modbus TCP端参数配置，点击新建选择PN2MTC；

11、设置Modbus TCP转Profinet网关的IP地址和设备名称，要和PLC组态保持一致；

12、设置Modbus TCP的本地端口IP，和昆仑通泰触摸屏端保持在同一网段不同IP即可；

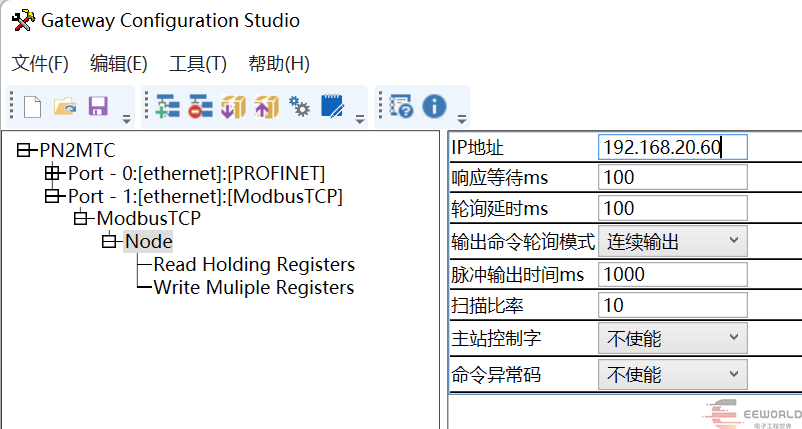

13、在Modbus TCP上右键点击插入，在下级NODE中填写从站服务器的IP，注意：响应等待代表等待从站响应的最长等待时间，轮询延时代表从站响应后间隔多久再发送下一条命令；

14、选择对应的功能码填写好寄存器地址及数量即可，产品可提供Modbus485转Profinet、RS232转Profinet、CanOpen转Profinet等不同协议转换。
