99iot AFW127PI Wi-Fi模块规格书

已有 34 次阅读2019-1-10 10:50

概述
AFW127PI是九九物联研发的一款低功耗小体积嵌入式Wi-Fi模块,采用了Realtek的一个高集成度的无线射频芯片RTL8710BX和少数外围器件构成,芯片内置802.11b/g/n的Wi-Fi无线协议。内置ARM Cortex-M4F处理核心,具有大容量(FLASH:1MB ROM:512KB)存储空间(FLASH:最大可达128MB)、运行空间(SRAM:256KB)及丰富的外设资源,MCU中承载RTOS系统平台以及轻量级LWIP协议,九九物联通过对SDK的封装和优化,可以满足多种嵌入式Wi-Fi无线通信应用。

1基本参数
1.1主要性能参数
ARM Cortex-M4F处理核心,主频62.5MHz
3.3-3.6V DC单电源供电
封装:邮票孔  小尺寸:宽×长×厚度   17.3×15×3.0mm
天线搭配:模组搭配板载天线
1.2外设资源

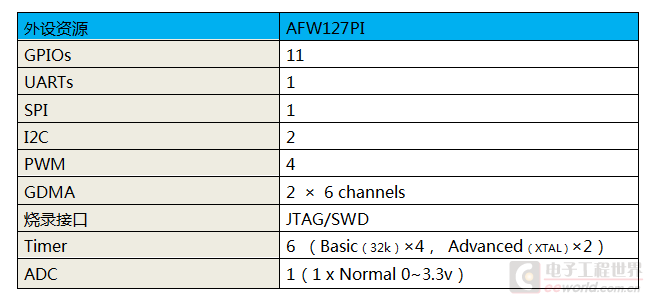

1.3Wi-Fi参数
标准:802.11 b/g/n  1x1
发射功率:11b:17dBm / 11g:15dBm / 11n:13dBm
接收灵敏度:11b:-93dBm / 11g:-91dBm / 11n:-85dBm

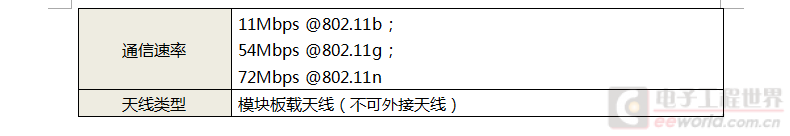

通信速率:11Mbps @11b / 54Mbps @11g / 150Mbps @11n
工作模式:STA、AP、STA+AP
硬件加密:WPA/WPA2
天线:无
功耗:Deep sleep:7uA         Sleep:4mA
     Standby: 50uA(可间歇唤醒)     Run mode : 120mA
1.4 产品特点
完整的物联网解决方案(底层开发、云服务、APP)
支持AT+应用集二次开发
支持C-SDK包的二次开发
支持OTA无线升级
支持低功耗模式,2ms之内唤醒、连接并传递数据包
支持SimpleConfig智能联网、Airkiss微信配网功能
提供快连+softap配网app“99link”(可提供app-SDK源代码)
工业级应用设计,4层PCB设计,性能一致性保证
FCC/CE认证,符合RoHS标准
1.5 软件特性
内置IPV4协议栈
内置FreeRTOS系统
支持HTTP / HTTPS (SSL)加密
支持艾拉云,亚马逊,、京东云、阿里云
支持定制的私有云或者用户私有云对接

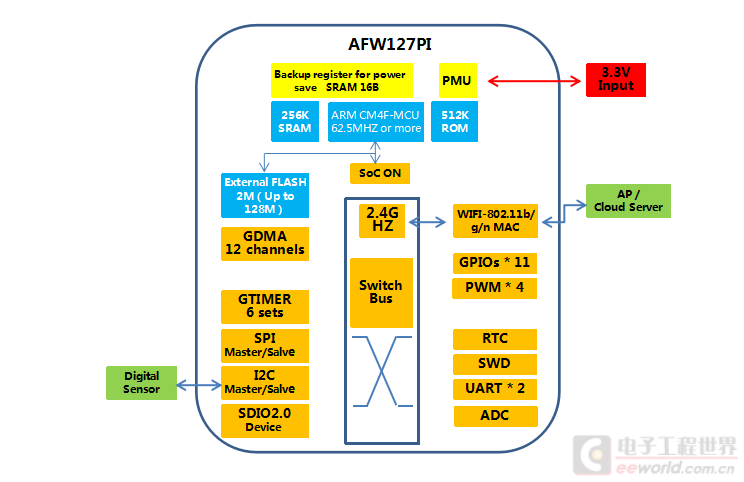

2概要


3引脚排布与功能
AFW127PI:17.3 * 15mm

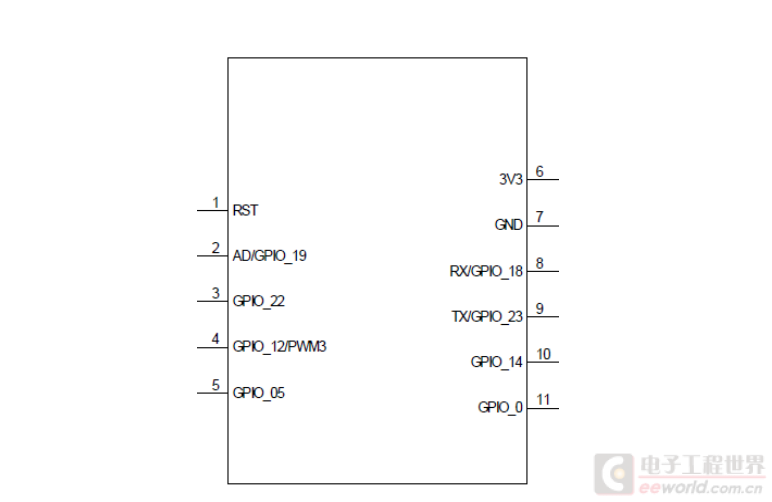

3.1引脚定义
3.1.1常规管脚定义如下表

3.1.2测试点定义


说明:
1、P表示电源引脚,I/O表示输入输出引脚,CHIP_EN是模块硬件复位引脚,不清除WiFi配网信息。
2、LOG_TX、LOG_RX引脚为Wi-Fi的LOG调试信息口,PIN2可复用为ADC功能,电压范围0~3.3v
3、CHIP_EN引脚如果不使用保持悬空,其他引脚不使用需要保持悬空
4电气特性

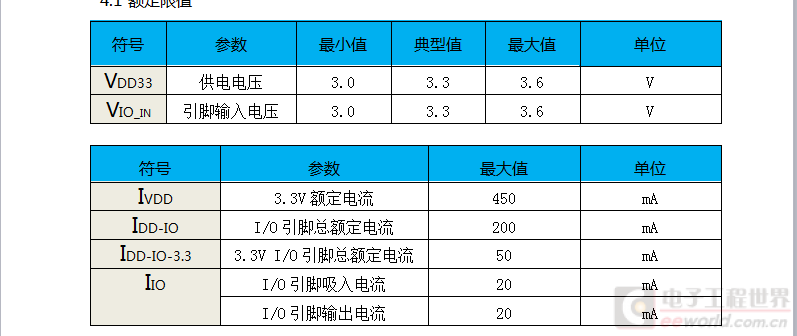

4.1额定限值

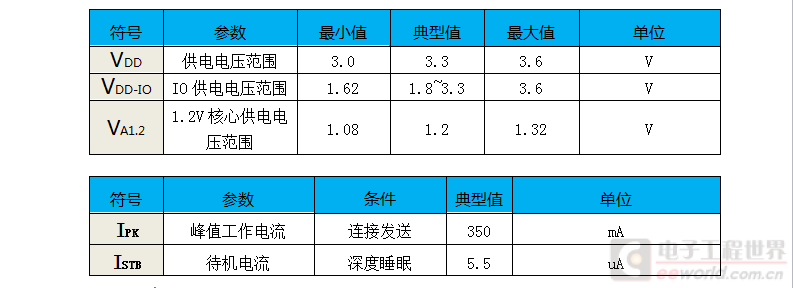

4.2工作条件

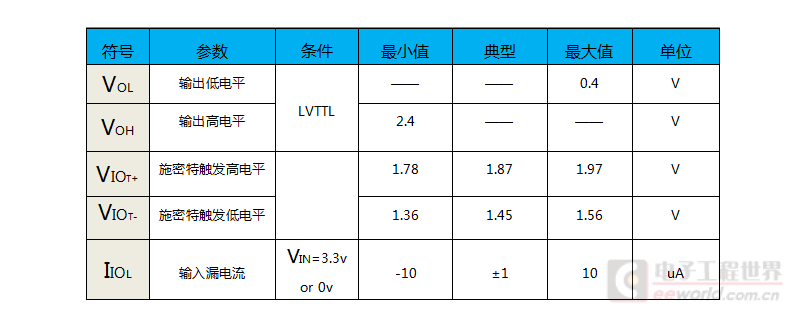

4.3数字IO引脚的直流特性

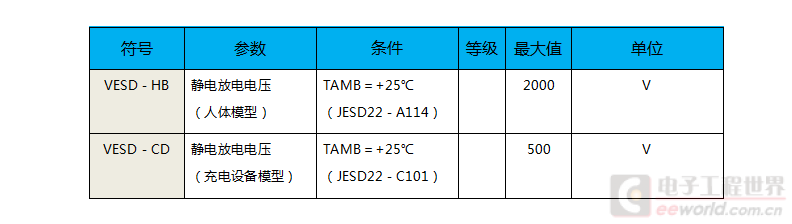

4.4ESD性能

5功率模式与功耗

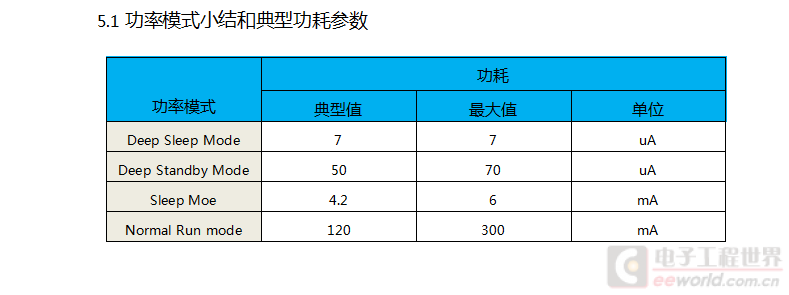

5.1功率模式小结和典型功耗参数

5.2功率模式说明
5.2.1功率模式启动和说明
Deep Sleep Mode
CHIP_EN管脚保持高电平,通过API接口命令进入Deep Sleep Mode
Deep Standby Mode
CHIP_EN管脚保持高电平,通过API接口命令进入Deep Standby Mode
Sleep Mode
模块能保持Wi-Fi连接、Socket连接,在Sleep启动后,模块保持睡眠和唤醒相同时间为一个周期,重复执行,可通过拉低GPIOA_5实现退出Sleep Mode

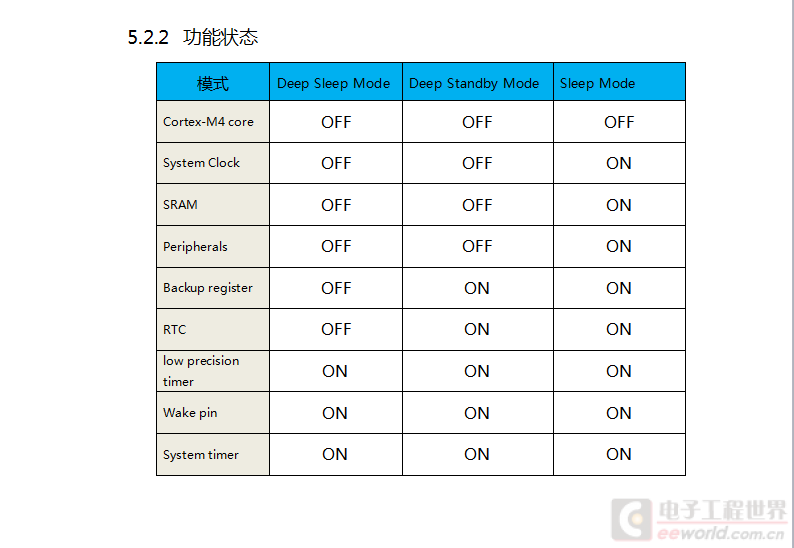

5.2.2功能状态

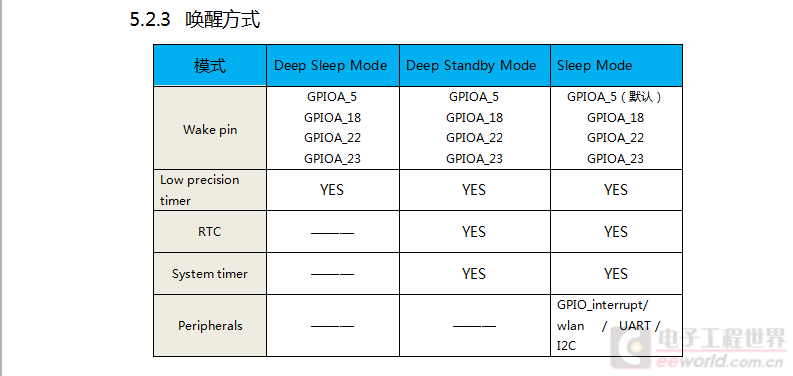

5.2.3唤醒方式

6温湿度特性
6.1温度
工作温度: -20至85℃
储存温度: -55至125℃
接合温度: 0至125℃  (半导体元件内部的温度)
6.2湿度
环境湿度:相对湿度 MAX 95%,无结露
7RF特性
7.1基本参数


7.2 天线性能要求
频段 2400~2500MHz
天线增益 ≥2dBi: 2dBi的天线可以在5米内信号非常好,它是以池塘形状向
外发送信号,类似两个括号这种形状()
阻抗 50 ohm:   实际应用中50欧姆的匹配兼顾了耐压,功率传输和损耗等优势
驻波比 ≤2:      表示天线和电波发射台是否匹配,等于1,表示给天线的电波
没有任何反射,大于1,表示有部分电波被反射回来

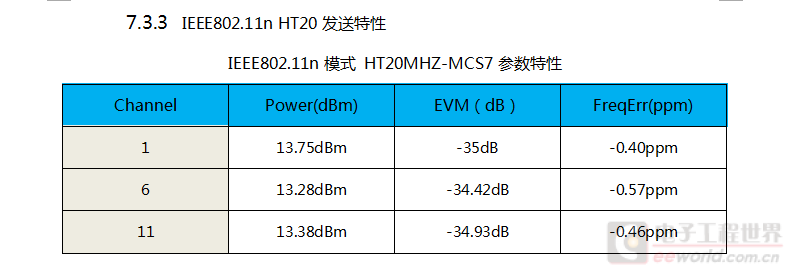

7.3 TX测试参数


7.4RX测试参数


8外形尺寸、天线匹配型号说明
8.1AFW127PI
8.1.1外形尺寸    17.3 x 15 x 3.0mm        模块顶、底层图如:


8.1.2封装尺寸(三视图)
尺寸说明
Pin脚焊盘本身由半孔和椭圆底层焊盘组成,邮票半孔直径为0.8mm,半椭圆长为1.4mm。



相关尺寸
